Принцип:
Ударный молоток или склерометр генерирует импульс, который распространяется по бетону. Датчики фиксируют скорость и амплитуду волны — по ним рассчитывают прочность (от 5 до 100 МПа).
Что такое МНК?
МНК — комплекс инструментов и методов для проверки объектов на трещины, коррозию, неоднородности и другие дефекты. Они определяют размер, форму, глубину проблем и оценивают риски для целостности конструкции.
Где применяют МНК?
- Промышленность: Контроль металлов, пластиков, композитов — для качества продукции, снижения простоев и аварий.
- Авиация: Проверка самолетов, двигателей, крыльев — гарантирует безопасность полетов
- Нефтегаз: Осмотр трубопроводов и резервуаров — предотвращает утечки и катастрофы.
- Медицина: Диагностика без вреда (рентген, УЗИ) — выявление болезней тканей и органов.
- Экономия: Нет нужды разрушать объект — меньше времени и затрат на ремонт.
- Безопасность: Раннее обнаружение угроз, минимизация рисков аварий.
- Проактивность: Проблемы ловят на старте, до критических последствий.
Критерии неразрушающего контроля:
✅ Без разрушения объекта
✅ Экспресс-оценка свойств
✅ Контроль в эксплуатации
✅ Для бетона и ЖБК
Методы, которые относятся к методам неразрушающего контроля:
Ударный импульс (склерометр)
Ударный молоток отскакивает от бетона по-разному в зависимости от прочности. Отскок измеряется в условных единицах и переводится в МПа. Без разрушения — 100% МНК.
Отрыв со скалыванием
Специальный захват отрывает маленький диск (50 мм) с края конструкции. По усилию отрыва определяют поверхностную прочность. След минимальный — метод считается неразрушающим.
Диэлектрический метод влажности
Щуп посылает электромагнитные волны в бетон. Влага меняет диэлектрическую проницаемость — прибор показывает % воды на глубине 100-200 мм. Контакт только щупом.
Магнитный метод арматуры
Арматура искажает магнитное поле прибора. По искажению находят диаметр стержня (6-40 мм), глубину заложения (до 150 мм) и расположение. Без следов.
Измерение температуры пирометрами
Инфракрасный пирометр ловит тепловое излучение поверхности — точка температуры за секунду. Бесконтактно. Контроль режимов твердения бетона.
Тепловизионное обследование
ИК-камера строит тепловую карту конструкции. Пустоты, трещины, коррозия арматуры видны как холодные/горячие пятна. С расстояния 1-10 метров.
Подробнее с данными методами вы можете ознакомиться ниже, а также заказать услугу в лаборатории "Инновационные изыскания"

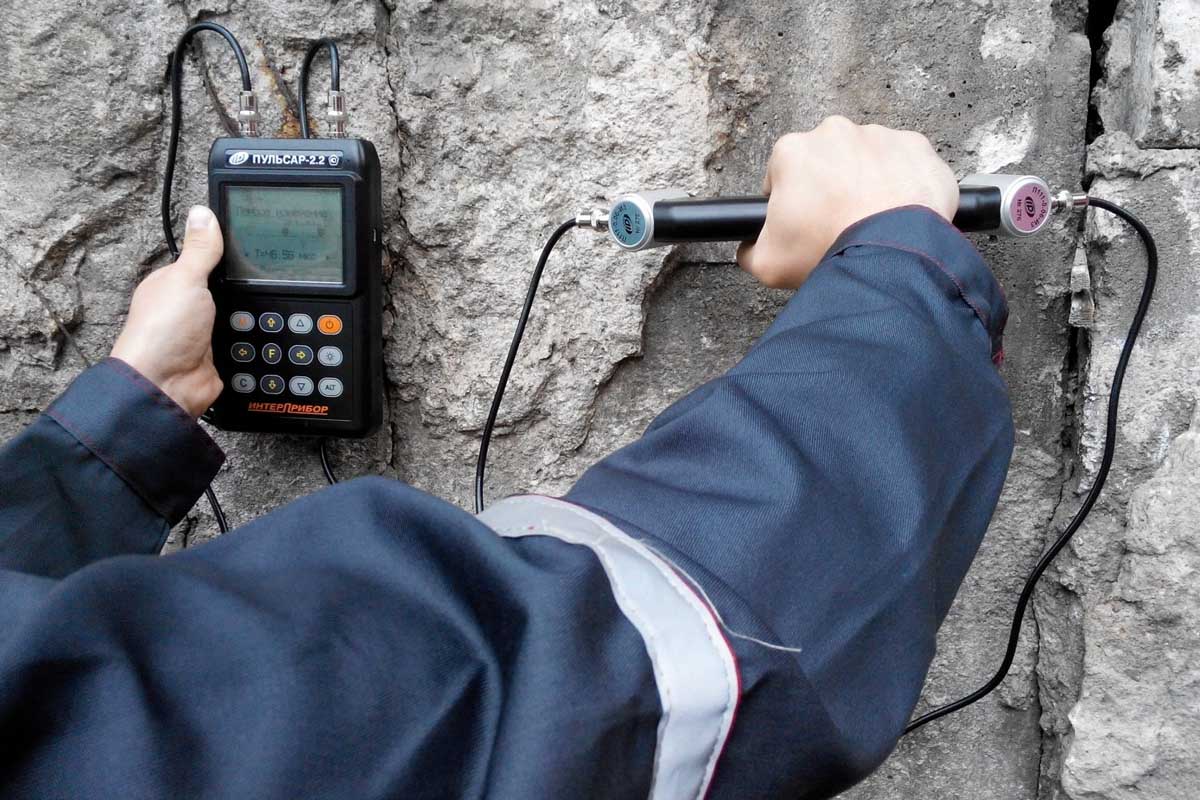

Метод ударного импульса
Преимущества:
- Экспресс-оценка за 2–5 минут на 10 точках.
- Неразрушающий, подходит для монолита и сборных изделий.
- Корреляция с лабораторными испытаниями — до 85–90%.
Оборудование:
Склерометры (например, Silver Schmidt), ультразвуковые дефектоскопы (Пульсар 54A).
Ограничения:
Точность падает при толстом защитном слое (>50 мм) или неоднородном армировании. Требует калибровки по контрольным образцам.

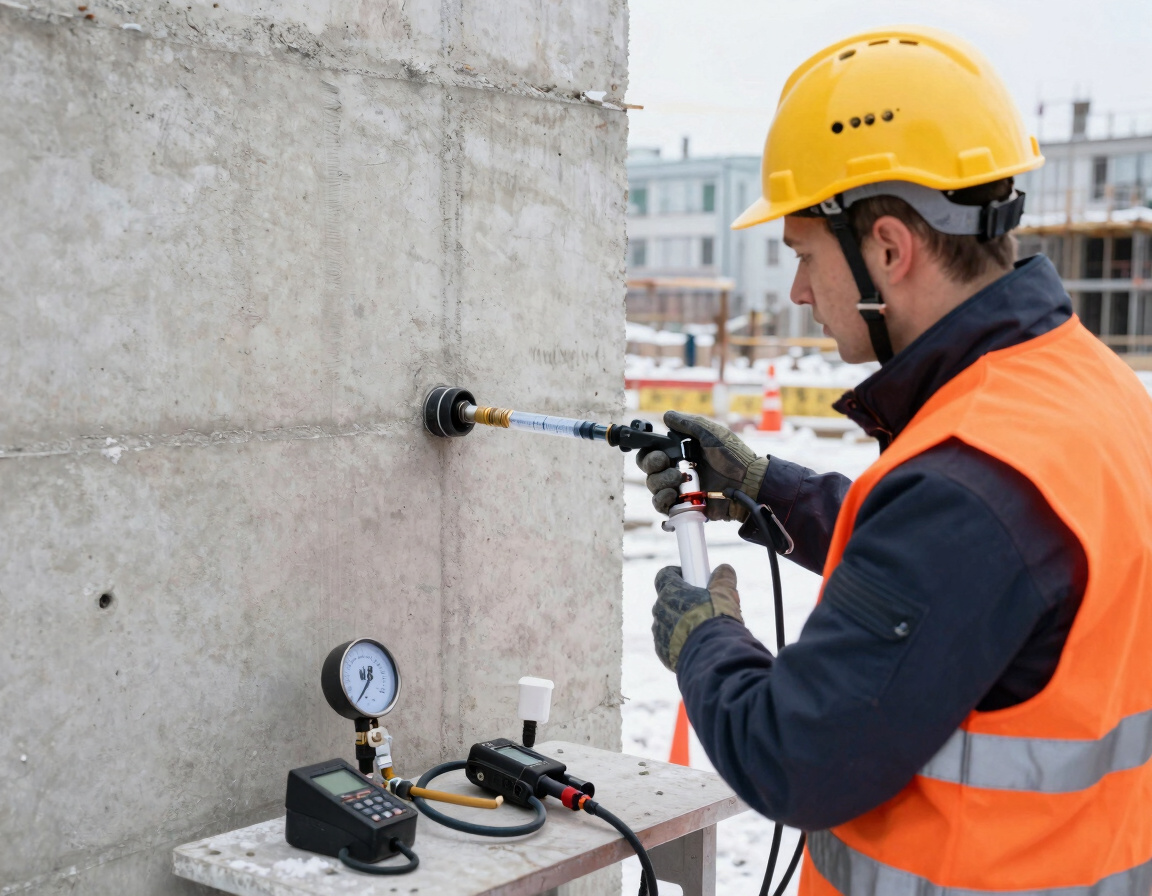

Метод отрыва со скалыванием
Принцип:
Специальный захват создаёт контролируемый отрыв диска (диаметр 50 мм) со сколом бетона по краю. Напряжение отрыва переводят в прочность (до 60 МПа).
Преимущества:
- Прямая связь с поверхностной прочностью — отклонение ±15%.
- Локальная диагностика зон ремонта.
- Минимальный след (отверстие 5–10 мм).
Оборудование:
Отрывные аппараты (DY-2, Nemesis), насосы высокого давления
Ограничения:
Не для очень прочных бетонов (>70 МПа). Влияет влажность поверхности (>4%).
Диэлектрический метод контроля влажности
Принцип:
Диэлектрическая проницаемость бетона меняется с влажностью (от 1 при сухом до 30 при насыщенном). Щуп вводит электромагнитные волны и измеряет отклик.
Преимущества:
- Глубина до 100–200 мм без вскрытия.
- Точность ±1–2% при калибровке.
- Быстрая сетка измерений (1 точка/сек)..
Оборудование:
Влагомеры, портативные сканеры.
Ограничения:
Чувствителен к солям, добавкам и арматуре. Нужна таблица корреляции для марки бетона.
Определение расположения арматуры в ЖБК магнитным методом
Принцип:
Магнитное поле искажается арматурой — прибор фиксирует диаметр (6–50 мм), глубину (до 150 мм) и положение стержней.
Преимущества:
- Скорость — 10 м²/час.
- 3D-карта армирования с точностью ±2 мм.
- Безопасно для конструкций.
Оборудование:
Сканер АСУ
Ограничения:
Только ферромагнитная арматура. Помехи от густой сетки или толстой штукатурки.
Измерение температуры конструкций бесконтактным и контактным способом
Принцип:
Бесконтактные пирометры измеряют ИК-излучение поверхности бетона (диапазон -30…+600°C), контактные термометры — через щупы. Фиксируют температуру для контроля схватывания, отверждения и тепловых градиентов по СП 70.13330.2012.
Преимущества:
- Мгновенный замер (10–30 сек на точку).
- Точность ±0,5–1°C на глубине 1–2 мм.
- Контроль динамики (каждые 2 часа при бетонировании).
Оборудование:
пирометры, термометры
Ограничения:
Только поверхностная температура. Помехи от пыли, краски, солнечного света. Не показывает внутренние дефекты.

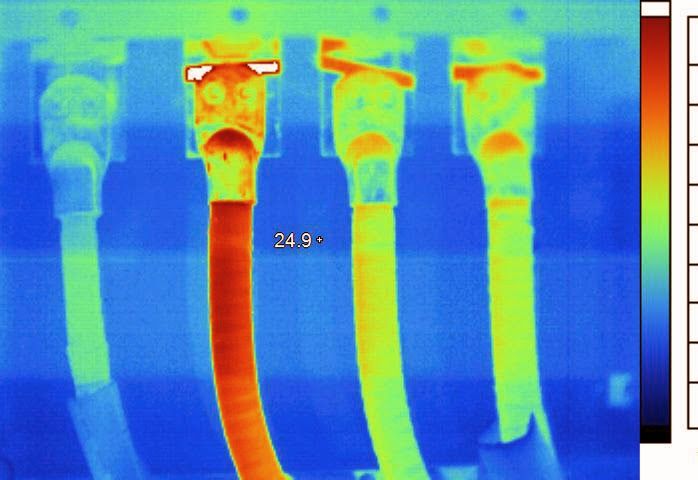

Тепловизионное обследование
Принцип:
Инфракрасная камера фиксирует тепловое излучение поверхности бетона (диапазон 8–14 мкм). Дефекты нарушают теплопроводность, создавая аномалии: пустоты и трещины — "холодные" зоны (синие), коррозия арматуры — "горячие" точки (красные). Анализ по градиенту температур ΔT (нужен перепад 10–20°C).
Преимущества:
- Бесконтактная съемка на расстоянии 1–10 м, скорость 100–200 м²/час.
- Выявляет скрытые дефекты глубиной до 300–500 мм (пустоты, расслоения).
- Корреляция с ГОСТ 13015-2012 — точность 85–95% в комплексе с другими МНК.
Оборудование:
Тепловизоры
Ограничения:
Требует динамической съемки (утро/вечер) и вскрытия 5–10% аномалий для калибровки.
